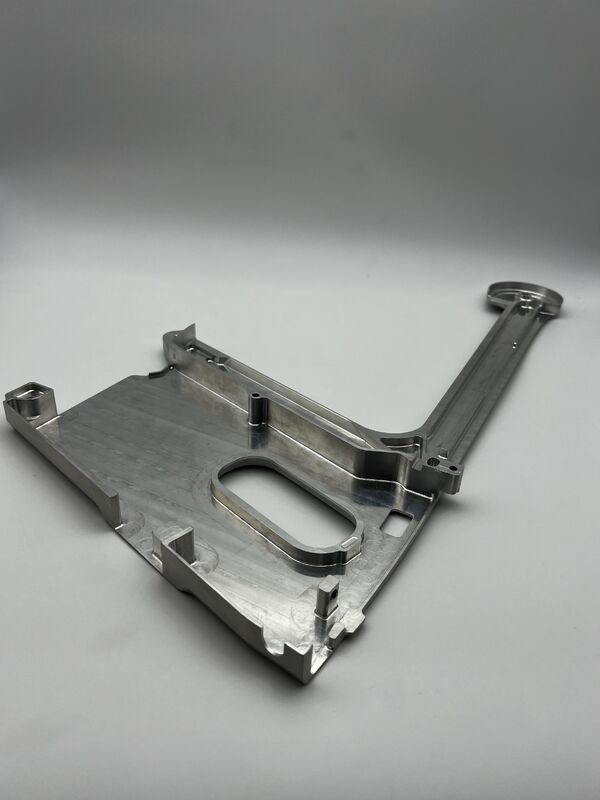

एकीकृत एल के आकार की लंबी कंटिलिवर एल्यूमीनियम बेस प्लेट

यह एकीकृत एल के आकार का लंबा कंटिलेवर एल्यूमीनियम बेस प्लेट एक कोर लोड-असर और माउंटिंग संदर्भ घटक अनुकूलित हैस्वचालित उत्पादन लाइनों में बहु-स्टेशन उपकरण, सटीक उपकरण लंबी यात्रा मॉड्यूल और औद्योगिक रोबोट अंत माउंटिंग प्लेटफार्ममुख्य प्लेटफार्म और लंबे कैंटिलीवर की एक एकीकृत संरचना के साथ, यह उपकरण के अंदर माउंटिंग संदर्भ के रूप में कार्य करता है, सटीक स्थिति के कार्यों को पूरा करता है,नियंत्रण इकाइयों के लिए कठोर समर्थन और रैखिक मार्गदर्शनयह औद्योगिक स्वचालन में काम करने के लिए अनुकूल है, लंबी यात्रा, उच्च समानांतरता और उच्च भार के साथ।और व्यापक रूप से स्वचालित परीक्षण लाइनों जैसे परिदृश्यों में उपयोग किया जाता है, परिशुद्धता उपकरण फ्रेम और बहु-अक्ष गति मॉड्यूल, जो बहु-स्टेशन उपकरणों के लिए स्थिर और विश्वसनीय कठोर माउंटिंग संदर्भ प्रदान करते हैं।

मूल सामग्री: 6061-T6 एल्यूमीनियम मिश्र धातु (औद्योगिक उपकरणों के संरचनात्मक भागों के लिए पसंदीदा सामग्री, इस भाग की उच्च शक्ति, हल्के वजन और लंबी कंडीलीवर कठोरता की आवश्यकताओं के अनुकूल)

प्रमुख प्रदर्शन:

• तन्यता शक्ति ≥ 310MPa, उपज शक्ति ≥ 276MPa, उत्कृष्ट झुकने प्रतिरोध और थकान प्रतिरोध के साथ, लंबे कैंटिलीवर के अंत में केंद्रित भार का सामना कर सकते हैं
• घनत्व केवल 2.7g/cm3 है, जो उच्च गति गति की स्थिति के अनुकूल संरचनात्मक कठोरता सुनिश्चित करते हुए उपकरण के चलती अंत के जड़ता भार को बहुत कम करता है
• प्राकृतिक संक्षारण प्रतिरोध, पारंपरिक औद्योगिक उत्पादन वातावरण में अतिरिक्त कोटिंग के बिना लंबे समय तक इस्तेमाल किया जा सकता है,RoHS और REACH पर्यावरण संरक्षण मानकों का पूर्ण अनुपालन
• अत्यंत मजबूत आयामी स्थिरता, लंबे समय तक उपयोग के दौरान कोई warpage या विरूपण नहीं, कंटिलिवर सीधापन और माउंटिंग संदर्भ की स्थिरता सुनिश्चित करता है

इस भाग में5-अक्ष लिंकेज सीएनसी उच्च गति परिशुद्धता मिलिंगप्रक्रिया, एक ठोस एल्यूमीनियम पट्टी से पूरी तरह से काटने और बनाने, पूरी तरह से वेल्डिंग/स्प्लिसिंग के कारण छिपे हुए कंक्रीट कठोरता खतरे से बचने।

• मुख्य प्रक्रियाएं: मुख्य प्लेटफार्म संदर्भ सतह की सटीक पीसने, लंबे कंटिलिवर की एकीकृत गठन, उच्च परिशुद्धता माउंटिंग छेद/स्थिति पोस्ट प्रसंस्करण,विशेष आकार के समोच्च और मार्गदर्शक खांचे का निर्माण
• सहायक प्रक्रियाएं: उच्च चमकदार समोच्च चम्फरिंग, डेबरिंग, सतह ब्रशिंग उपचार, कोई तेज किनारों और तनाव एकाग्रता सुनिश्चित करना
• पूर्ण सीएनसी प्रोग्रामिंग, पूर्ण लंबाई प्रसंस्करण को पूरा करने के लिए एक बार क्लैंपिंग, मुख्य मंच और कैंटिलीवर की सीधापन की स्थिरता और माउंटिंग छेद की ज्यामितीय सहिष्णुता सुनिश्चित करना

मशीनिंग सटीकता:

• आयामी सहिष्णुताः ±0.015 मिमी, उपकरण मॉड्यूल के विधानसभा रिक्ति के साथ सख्ती से मेल खाती है
• ज्यामितीय सहिष्णुताः कैंटिलीवर सीधापन ≤0.02mm/500mm, माउंटिंग छेद समाक्षीयता ≤0.02mm
• सतह मोटाईः Ra≤1.6μm, चिकनी और बोर मुक्त माउंटिंग संदर्भ सतह, विधानसभा फिट में सुधार

उपयोग की आवश्यकताएं:

• -20°C~85°C के पारंपरिक औद्योगिक कार्य वातावरण के लिए अनुकूल है, कैंटिलीवर के अंत में केंद्रित भार ≥500N और उच्च आवृत्ति कंपन का सामना कर सकता है
• लंबे समय तक उपयोग के दौरान कोई विरूपण या ढीलापन नहीं, उपकरण मॉड्यूल की स्थिति सटीकता और संचालन स्थिरता सुनिश्चित करता है
• स्थापना से पहले संदर्भ सतह को साफ करें ताकि स्थापना की सटीकता और कैंटिलेवर कठोरता को प्रभावित करने वाली अशुद्धियों से बचा जा सके

गर्मी उपचार के साथ, अपनाते हुएसमाधान उपचार + कृत्रिम उम्र बढ़ने (टी6 अवस्था)प्रक्रिया।

• मुख्य उद्देश्यः प्रसंस्करण आंतरिक तनाव को समाप्त करना, सामग्री की ताकत और आयामी स्थिरता में सुधार करना, लंबे समय तक उपयोग के बाद लंबे कैंटिलीवर के विकृति और विरूपण से बचना,और सीधापन और माउंटिंग संदर्भ की दीर्घकालिक स्थिरता सुनिश्चित.

प्राकृतिक रंग ब्रश उपचार, एल्यूमीनियम मिश्र धातु की मूल धातु बनावट को बरकरार रखते हुए।

• प्रक्रिया लाभः सतह पहनने प्रतिरोध और खरोंच प्रतिरोध में सुधार, उपस्थिति बनावट का अनुकूलन, माउंटिंग संदर्भ सतह के एंटी-स्लिप गुणों को बढ़ाना,उपकरण के अंदर इकट्ठा की स्थिति को सुविधाजनक, पर्यावरण संरक्षण की आवश्यकताओं को पूरी तरह से पूरा करते हैं, और अतिरिक्त कोटिंग के बिना सीधे इस्तेमाल किया जा सकता है।

ISO9001 गुणवत्ता मानकों का सख्ती से अनुपालन करते हुए एक पूर्ण प्रक्रिया बंद-लूप गुणवत्ता नियंत्रण प्रणाली लागू करें:

• कच्चे माल में प्रवेशः 6061-T6 मिश्र धातु संरचना और यांत्रिक प्रदर्शन मानकों को पूरा सुनिश्चित करने के लिए वर्णक्रमीय सामग्री निरीक्षण
• प्रसंस्करण प्रक्रियाः 100% ज्यामितीय सहिष्णुता निरीक्षण, कैंटिलीवर सीधापन और माउंटिंग छेद सटीकता की निगरानी पर ध्यान केंद्रित करना
• अंतिम उत्पाद निरीक्षणः उपस्थिति दोष निरीक्षण, पूर्ण आयामी निरीक्षण, सीधापन परीक्षण, प्रत्येक बैच के लिए निरीक्षण रिपोर्ट
• प्रसव से पूर्वः सटीक असेंबली आवश्यकताओं को पूरा करते हुए, संदर्भ सतह और घुमावदार छेद पर कोई लोहे के चिप्स और अशुद्धियों को सुनिश्चित करने के लिए स्वच्छता निरीक्षण
