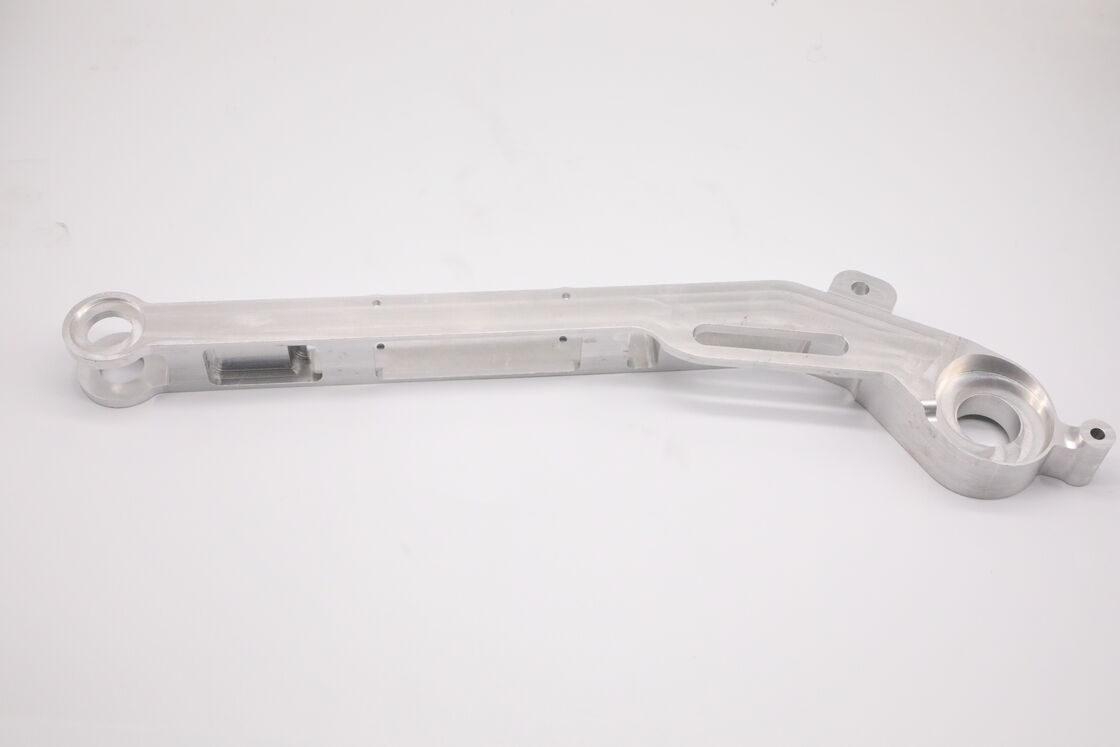

लंबी यांत्रिक कनेक्टिंग रॉड

1आवेदन

इस घुमावदार प्रकार के लंबे यांत्रिक कनेक्शन रॉड दोनों सिरों पर असर हिंज बॉस के साथ मुख्य रूप से के लिए प्रयोग किया जाता हैस्वचालन स्विंग तंत्र, रोबोट एक्ट्यूएटर आर्म, ट्रांसफर मॉड्यूल, टेस्ट फिक्स्चर स्विंग आर्म और मोशन सिमुलेशन उपकरण ट्रांसमिशन लिंक. दोनों छोरों पर बड़े व्यास वाले लेयरिंग सीटों में घुमावदार जोड़ के लिए लेयरिंग और पिन लगे होते हैं। प्रकाश-कम करने वाले स्लॉट और बीम पर छोटे लोकेटिंग छेद माउंट सेंसर के लिए होते हैं,सीमा रोक और सहायक सामान. एक प्रमुख चलती घटक के रूप में, यह चक्रगत भारों के तहत कोण स्विंग और पुश-ट्रॉल ट्रांसमिशन करता है,व्यापक रूप से स्वचालित उत्पादन लाइनों और गैर-मानक उपकरण इकट्ठे में इस्तेमाल किया.

2सामग्री और प्रदर्शन

मूल सामग्री: 6061-T6 एल्यूमीनियम मिश्र धातुप्रमुख प्रदर्शन:

• तन्य शक्ति ≥ 310 एमपीए, उपज शक्ति ≥ 276 एमपीए. मुख्य बीम के लिए अच्छा झुकने प्रतिरोध, वैकल्पिक चक्रात्मक भार के तहत प्लास्टिक विरूपण के लिए प्रतिरोधी।
• घनत्व 2.7 g/cm3 स्लॉट-हल्के वजन की संरचना गतिशील जड़ता को कम करती है और तंत्र की गतिशील प्रतिक्रिया में सुधार करती है।
• लंबी घुमावदार प्रोफाइल, गहरे छेद और चरणयुक्त गुहाओं के लिए उत्कृष्ट मशीनीकरण।
• RoHS और REACH के अनुरूप उच्च आवृत्ति वाले स्विंग के लिए अच्छा थकान प्रदर्शन।

3प्रसंस्करण विधि

द्वारा निर्मित5-अक्ष कम्पोजिट सीएनसी मिलिंग, बिना वेल्डिंग के ठोस एल्यूमीनियम बिलेट से पूरी तरह से मशीनीकृत।

• मुख्य प्रक्रियाएं: लम्बी बीम की समोच्च पीसने, हिंज असर बॉस की बोरिंग, वजन-कम करने वाले स्लॉट की पीसने, लोकेटिंग छेद और काउंटर-सिंक छेद की ड्रिलिंग, आंतरिक गुहा पीसने,घुमावदार संक्रमण अनुभाग का निर्माण.
• सहायक प्रक्रियाएं: पूर्ण किनारे के चम्फरिंग, गहन डेबरिंग और छेद और स्लॉट से चिप हटाने।
• लम्बे भागों के विकृति को कम करने के लिए मल्टी-सेटअप मुआवजा, चिकनी स्विंग गति के लिए दो अंत हिंज छेद के समानांतरता और समाक्षीयता की गारंटी देता है।

4मशीनिंग सटीकता और उपयोग आवश्यकताएं

मशीनिंग सटीकता:

• आयाम सहिष्णुताः ±0.015 मिमी
• ज्यामितीय सहिष्णुताः दो हिंज असर छेद के बीच समानांतरता ≤0.02 मिमी, छेद गोलता ≤0.015 मिमी, माउंटिंग-छेद स्थिति सहिष्णुता ≤0.02 मिमी
• सतह मोटाईः Ra ≤1.6 μm, असर और पिन फिटिंग के लिए चिकनी आंतरिक छेद।उपयोग की आवश्यकताएं:
• ऑपरेटिंग तापमानः -20°C ~ +85°C, वैकल्पिक तनाव, संपीड़न और पारस्परिक स्विंग से प्रभाव का सामना करें।
• शंकु छेद में लगाए गए असरों और पिनों को बिना जाम किए स्वतंत्र रूप से घूमना चाहिए; छेद को निचोड़ने से विकृत होने से बचने के लिए पिन को लॉक करने वाले टॉर्क को नियंत्रित करना चाहिए।
• मुख्य बीम मुख्य भार-वाहक भाग है; जबरन झुकने से अतिभारित न करें। छोटे स्थानिकरण छेद केवल सहायक माउंट के लिए हैं और भारी भार को सहन नहीं कर सकते हैं।
• ऑक्सीकरण के कारण रंग बदलने से बचने के लिए नंगे एल्यूमीनियम भागों को सूखे वातावरण में रखें।

5. गर्मी उपचार

समाधान उपचार और कृत्रिम उम्र बढ़ने के साथ गर्मी से इलाज किया गया (T6).

• उद्देश्यः लंबे आकार के घटक के अवशिष्ट पीसने के तनाव को कम करना, स्विंग आर्म के झुकने और मोड़ को रोकना, हिंज छेद की सापेक्ष स्थिति सटीकता को स्थिर करना,झुकने की ताकत और थकान प्रतिरोध में सुधार.

6. उपचार के बाद

कच्चे पीस एल्यूमीनियम खत्म बिना anodizing.

• मूल सीएनसी धातु बनावट बरकरार है। कोटिंग मोटाई के प्रभाव के बिना असेंबली क्लीयरेंस सटीक रहता है। वैकल्पिक प्राकृतिक / काले एनोडाइजिंग ग्राहक के अनुरोध के अनुसार लागू किया जा सकता है।नंगे एल्यूमीनियम भागों को नमी के प्रतिरोधी रखें.

7. गुणवत्ता नियंत्रण

ISO9001 के अनुसार पूर्ण प्रक्रिया गुणवत्ता नियंत्रणः

• आने वाला निरीक्षणः 6061‐T6 सामग्री प्रमाणपत्र के साथ स्पेक्ट्रोस्कोपिक सामग्री सत्यापन।
• प्रक्रिया के दौरान गश्ती निरीक्षणः लंबे वर्कपीस के झुकने के विकृति की निगरानी, परीक्षण समानांतरता और हिंज छेद की गोलता, स्लॉट आयामों की जांच करें।
• अंतिम निरीक्षण: पूर्ण आयामी माप, चिप और बोर के लिए दृश्य जांच; प्रति बैच अनुगमन योग्य निरीक्षण रिपोर्ट।
• शिपमेंट से पूर्व सफाईः गति तंत्र की स्थापना की आवश्यकताओं को पूरा करने के लिए असर छेद, स्थान छेद और वजन घटाने के स्लॉट से एल्यूमीनियम चिप्स को पूरी तरह से हटा दें।
• औद्योगिक पैकेजिंग: प्रत्येक टुकड़ा पीई सुरक्षात्मक फिल्म के साथ लिपटे, विशेष रूप से आंतरिक छेद और संभोग सतहों को ले जाने के लिए।परिवहन के दौरान लंबी बांह के झुकने को रोकने के लिए मोती कपास से समर्थित भारी-कर्ज एंटी-स्टैटिक कार्टन में पैक किया गया. भाग संख्या और बैच संख्या के साथ चिह्नित तरंगदार बाहरी कार्टन निर्यात करें. समंदर और भूमि शिपमेंट के लिए बड़े पैमाने पर आदेशों के लिए पैलेट पैकिंग, निचोड़ विरूपण से बचने के लिए।
